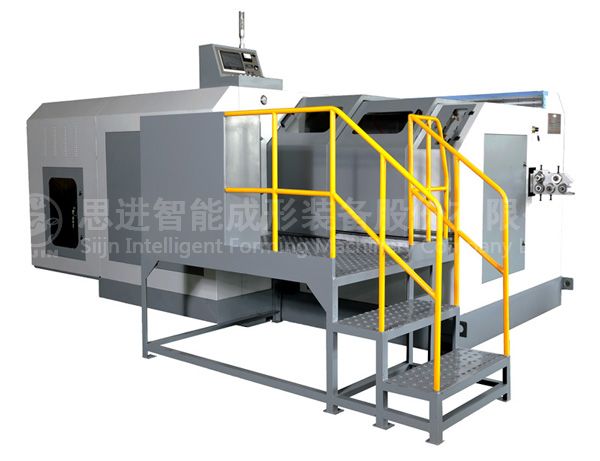

SJBF系列杆类多工位高速自动冷成形装备 (2、3、4工位)


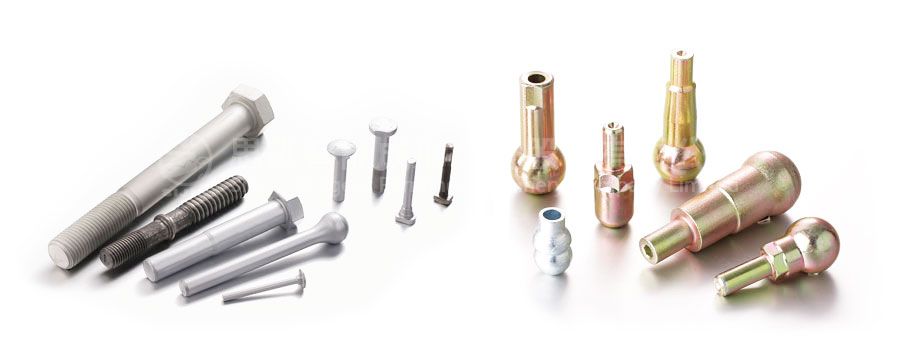

SJBF系列2,3工位螺栓冷镦成形机技术参数 / Main Technical Parameters of SJBF Series 2,3-Station Cold Forging Machine.

型  号 Model 单位 Unit SJBF-42S SJBF-43L SJBF-62S(H) SJBF-63S
工位数
Forging station
No. 2 3 2 3
成形力
Forging force
kgs 15,000 15,000 35,000 38,000
最大剪断直径
Max cut-off dia.
mm Φ6 Φ6 Φ8 Φ8
最大剪断长度
Max cut-off length
mm 55 70 85 85
生产速度
Speed Range
pcs/min 260-300 180-280 140-280 160-280
动模顶出行程
P.K.O Stroke
mm 10 10 12 12
定模顶出行程
K.O.Stroke
mm 50 65 75 75
主滑台行程
Main slide stroke
mm 100 100 110 110
主电机功率
Main motor
kw 5.5 7.5 7.5 11
剪模外形尺寸
Cut-off-die size
mm Φ20*30L Φ20*30L Φ30*45L Φ30*45L
动模外形尺寸
Punch die size
mm Φ32*60L Φ32*62L Φ40*90L Φ40*90L
定模外形尺寸
Main die size
mm Φ38*60L Φ38*75L Φ50*85L Φ50*85L
模具间距
Die pitch
mm 48 48 60 60
机器外形尺寸
Machine dimension(L*W*H)
cm 301*112*111 277*165*115 338*137*115 320*200*150
吊装参考重量
Machine weight (Approx)
Ton 3 4 4 7
可制螺丝直径
Normal bolt size
mm M4 2-4 3-6 3-6
可制螺丝头下长度
Shank length of blank
mm 6-50 6-60 8-70 8-70


型  号 Model 单位 Unit SJBF-83S SJBF-83SL SJBF-83L SJBF-103S SJBF-103L
工位数
Forging station
No. 3 3 3 3 3
成形力
Forging force
kgs 65,000 65,000 65,000 80,000 80,000
最大剪断直径
Max cut-off dia.
mm Φ10 Φ10 Φ10 Φ12 Φ12
最大剪断长度
Max cut-off length
mm 85 100 135 110 195
生产速度
Speed Range
pcs/min 140-250 140-220  110-180 120-220 85-160
动模顶出行程
P.K.O Stroke
mm 20 20 20 20 20
定模顶出行程
K.O.Stroke
mm 68 85 115 85 165
主滑台行程
Main slide stroke
mm 106 140 192 150 280
主电机功率
Main motor
kw 15 18.5 18.5 22 22
剪模外形尺寸
Cut-off-die size
mm Φ53*56L Φ35*50L Φ30*50L Φ45*59L Φ45*59L
动模外形尺寸
Punch die size
mm Φ45*95L Φ45*115L Φ45*140L Φ53*115L Φ53*112L
定模外形尺寸
Main die size
mm Φ60*80L Φ60*120L Φ60*150L Φ75*108L Φ75*200L
模具间距
Die pitch
mm 70 70 70 90 90
机器外形尺寸
Machine dimension(L*W*H)
cm 360*220*180 400*220*190 450*220*200 410*250*190 570*250*230
吊装参考重量
Machine weight (Approx)
Ton 10 12 14 14 19.5
可制螺丝直径
Normal bolt size
mm 5-8 5-8 5-8 6-10 6-10
可制螺丝头下长度
Shank length of blank
mm 10-60 10-77 20-110 15-75 25-160


型  号 Model 单位 Unit SJBF-133S SJBF-133L SJBF-163S SJBF-203L
工位数
Forging station
No. 3 3 3 3
成形力
Forging force
kgs 120,000 120,000 200,000 350,000
最大剪断直径
Max cut-off dia.
mm Φ15 Φ15 Φ18 Φ22
最大剪断长度
Max cut-off length
mm 145 250 200 240
生产速度
Speed Range
pcs/min 90-160 60-110 70-120 50-80
动模顶出行程
P.K.O Stroke
mm 30 30 40 50
定模顶出行程
K.O.Stroke
mm 115 230 170 220
主滑台行程
Main slide stroke
mm 200 350 260 346
主电机功率
Main motor
kw 30 30 55 75
剪模外形尺寸
Cut-off-die size
mm Φ63*69L Φ55*70L Φ60*90L Φ75*120L
动模外形尺寸
Punch die size
mm Φ60*130L Φ60*179L Φ75*185L Φ90*215L
定模外形尺寸
Main die size
mm Φ86*135L Φ86*265L Φ100*190L Φ125*240L
模具间距
Die pitch
mm 98 110 120 140
机器外形尺寸
Machine dimension(L*W*H)
cm 460*260*200 780*260*270 650*290*250 760*300*300
吊装参考重量
Machine weight (Approx)
Ton 19.5 31 36 55
可制螺丝直径
Normal bolt size
mm 8-13 8-13 10-18 12-22
可制螺丝头下长度
Shank length of blank
mm 20-110 70-210 20-160 20-210


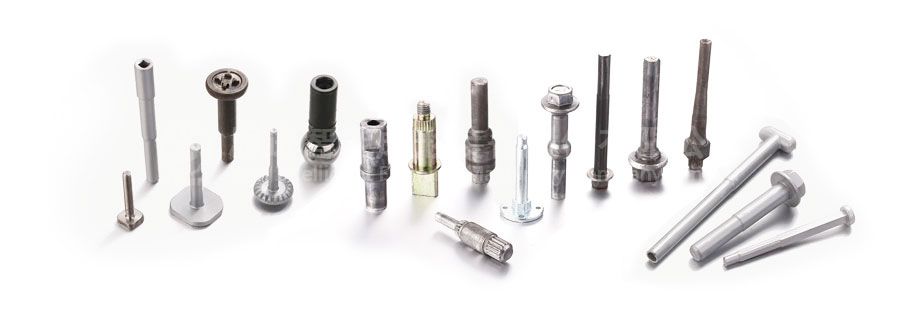

SJBF系列4工位螺栓冷镦成形机技术参数 / Main Technical Parameters of SJBF Series 4-Station Cold Forging Machine.

型  号 Model 单位 Unit SJBF-44L SJBF-64S SJBF-64L SJBF-84S SJBF-84L SJBF-84LL
工位数
Forging station
No. 4 4 4 4 4 4
成形力
Forging force
kgs 15,000 45,000 45,000 75,000 80,000 80,000
最大剪断直径
Max cut-off dia.
mm Φ6 Φ8 Φ10 Φ10 Φ10 Φ10
最大剪断长度
Max cut-off length
mm 70 100 145 110 200 230
生产速度
Speed Range
pcs/min 160-250 140-250 80-150 120-220 65-135 55-120
动模顶出行程
P.K.O Stroke
mm 10 15 30 26 26 30
定模顶出行程
K.O.Stroke
mm 65 85 135 90 170 215
主滑台行程
Main slide stroke
mm 100 136 210 140 270 370
主电机功率
Main motor
kw 11 15 15 22 22 22
剪模外形尺寸Cut-off-die size mm Φ20*30L Φ30*45L Φ30*55L Φ35*50L Φ35*59L Φ35*60L
动模外形尺寸
Punch die size
mm Φ32*60L Φ40*90L Φ40*90L Φ45*115L Φ45*115L Φ45*115L
定模外形尺寸Main die size mm Φ38*75L Φ50*110L Φ50*155L Φ60*120L Φ60*190L Φ60*240L
模具间距
Die pitch
mm 48 60 60 80 80 80
机器外形尺寸Machine dimension(L*W*H) cm 277*185*118.5 350*200*170 380*200*170 420*230*190 560*240*220 650*245*220
吊装参考重量
Machine weight (Approx)
Ton 4.5 9 11 13.5 18 22
可制螺丝直径
Normal bolt size
mm 2-4 3-6 3-6 5-8 5-8 5-8
可制螺丝头下长度
Shank length of blank
mm 10-60 10-70 25-125 15-77 25-160 70-205


型  号 Model 单位 Unit SJBF-104S SJBF-104L SJBF-134S SJBF-134L SJBF-134LL SJBF-134UL
工位数
Forging station
No. 4 4 4 4 4 4
成形力
Forging force
kgs 85,000 85,000 120,000 130,000 130,000 140,000
最大剪断直径
Max cut-off dia.
mm Φ12 Φ12 Φ15 Φ15 Φ15 Φ16
最大剪断长度
Max cut-off length
mm 135 190 145 200 305 450
生产速度
Speed Range
pcs/min 95-180 80-150 100-160 75-130 50-90 32-65
动模顶出行程
P.K.O Stroke
mm 30 30 30 40 40 50
定模顶出行程
K.O.Stroke
mm 115 170 115 170 280 420
主滑台行程
Main slide stroke
mm 190 280 200 270 380 580
主电机功率
Main motor
kw 30 30 30 37 37 45
剪模外形尺寸Cut-off-die size mm Φ45*59L Φ45*59L Φ63*69L Φ63*69L Φ55*70L Φ58*80L
动模外形尺寸
Punch die size
mm Φ53*115L Φ53*115L Φ60*130L Φ60*130L Φ60*229L Φ60*229L
定模外形尺寸Main die size mm Φ75*135L Φ75*185L Φ86*135L Φ86*190L Φ86*305L Φ86*450L
模具间距
Die pitch
mm 94 94 98 110 110 110
机器外形尺寸Machine dimension(L*W*H) cm 450*260*210 520*260*230 460*270*200 530*280*230 710*310*260 800*350*300
吊装参考重量
Machine weight (Approx)
Ton 17 21 22 26 38 45
可制螺丝直径
Normal bolt size
mm 6-10 6-10 8-12.7 8-14 8-14 8-14
可制螺丝头下长度
Shank length of blank
mm 15-110 20-160 20-110 25-160 60-270 120-400


型  号 Model 单位 Unit SJBF-164S SJBF-164LL SJBF-164UL

SJBF-204L

SJBF-204LL

SJBF-254SL

工位数
Forging station

No. 4 4 4

4 4 4

成形力
Forging force
kgs 220,000 220,000 230,000

380,000 380,000 450,000

最大剪断直径
Max cut-off dia.
mm

Φ18

Φ20 Φ23

Φ23 Φ23 Φ30

最大剪断长度
Max cut-off length

mm

200

350

510

240

360

260

生产速度
Speed Range
pcs/min 70-110 40-70 35-50

50-90 40-65 40-80

动模顶出行程
P.K.O Stroke

mm

45

45

60

50

50

40

定模顶出行程
K.O.Stroke

mm

170

320

510

220

320

210

主滑台行程
Main slide stroke

mm

260

490

670

346

496

330

主电机功率
Main motor
kw 55 55 75

75 75 110

剪模外形尺寸
Cut-off-die size

mm

Φ60*90L

Φ64*100L

Φ74*120L

Φ75*120L

Φ75*120L

Φ80*130L

动模外形尺寸
Punch die size

mm

Φ75*185L

Φ75*185L

Φ75*250L

Φ90*215L

Φ90*215L

Φ120*270L

定模外形尺寸
Main die size

mm

Φ100*190L

Φ100*345L

Φ100*510L

Φ125*240L

Φ125*345L

Φ140*250L

模具间距
Die pitch

mm

120

120

120

140

140

160

机器外形尺寸
Machine dimension(L*W*H)

cm

650*310*260

870*320*300

1000*320*340

760*320*300

870*320*320

830*430*330

吊装参考重量
Machine weight (Approx)

Ton

43

60

80

62

75

105

可制螺丝直径
Normal bolt size
mm 10-16 10-16

12-20

12-20 12-20 14-27

可制螺丝头下长度
Shank length of blank
mm 20-160 70-310 150-490

25-210 70-310 35-210



型  号 Model 单位 Unit SJBF-254L SJBF-254LL SJBF-304L SJBF-304LL SJBF-384LL
工位数
Forging station
No. 4 4 4 4 4
成形力
Forging force
kgs 450,000 450,000 600,000 600,000 900,000
最大剪断直径
Max cut-off dia.
mm Φ30 Φ30 Φ38 Φ38 Φ42
最大剪断长度
Max cut-off length
mm 320 380 400//430 450 500
生产速度
Speed Range
pcs/min 35-70 35-60 30-60 25-50 25-45
动模顶出行程
P.K.O Stroke
mm 45 45 50 60 60
定模顶出行程
K.O.Stroke
mm 280 315 330/380 420 442
主滑台行程
Main slide stroke
mm 420 510 520/540 620 656
主电机功率
Main motor
kw 110 110 132 132 200
剪模外形尺寸
Cut-off-die size
mm Φ99*150L Φ99*150L Φ118*180L Φ118*180L Φ120*180L
动模外形尺寸
Punch die size
mm Φ120*270L Φ120*270L Φ140*270L Φ140*300L Φ150*300L
定模外形尺寸
Main die size
mm Φ148*300L Φ148*345L Φ185*355L/
Φ185*380L
Φ185*460L Φ215*480L
模具间距
Die pitch
mm 160 160 200 200 235
机器外形尺寸
Machine dimension(L*W*H)
cm 910*420*350 980*420*350 1000*470*460 1100*490*400 1200*500*410
吊装参考重量
Machine weight (Approx)
Ton 120 125 170 200 220
可制螺丝直径
Normal bolt size
mm 14-27 14-27 24-30 24-30 24-42
可制螺丝头下长度
Shank length of blank
mm 60-260 70-310 60-320/
80-350
70-400 150-420


备注:
1、本公司保留修改以上参数的权利,如有修改恕不另行通知;
The company keeps the right to revise above parameters,If there is any alterations,advance notice won t be given then.
2、产品最适用的生产速度取决于产品的形状,尺寸和材料;
The products' most applicable production speed is decided by the product shape,size and material.
3、表中所列最大材料剪断直径和可制产品尺寸按中碳合金钢计算,相当于10.9级高强度螺丝。
Maximum material shearing diameter and product size listed in the table can be calculated according to medium carbon alloy steel,It is equal to 10.9 grade high intensity screw.

高耐磨,低能耗

镶嵌式无油自润滑轴承,提高联结轴的寿命和耐磨性,降低能耗。

无极变速,自动检测

电路系统为变频器加PLC、不但可无极变速、还可以自动检出机器工作中的故障状态停机。

刹车平稳,操作安全

采用空压气动离合器、启动电流小、刹车平稳、除点动方式外每次停车滑块均能停至后死点,提供足够的操作空间。


高安全,低污染

设计和开发封闭防护罩,大幅减少热油气雾对工作环境的污染。


充分润滑,提高寿命

机器设置油路的压力保护装置,保证机器运行时各部件的充分润滑。设置气路压力保护装置,保护机器过载现象,提高模具使用寿命。

安全保护,操作安全

在确保机器方便调试的同时,多处设置安全保护门,强调操作人员的规范操作,确保人员的安全。
